拉線位移傳感器技術定義與工程規范

一、核心定義

拉線位移傳感器（Draw-Wire Displacement Sensor）是通過柔性拉線測量直線位移的機電轉換裝置，其技術本質為：

1. 結構特征

• 測量機構：精密線輪+編碼器（增量/絕對式）

• 拉線材質：不銹鋼鎧裝（破斷力≥50kg）

• 回彈系統：恒力彈簧（拉力0.5-10N可調）

2. 性能特性

• 量程范圍：50mm-50m（線性度0.05%-0.5%FS）

• 動態響應：≤5m/s（超高動態型）

• 環境防護：IP65-IP68（抗腐蝕/防塵）

二、關鍵性能矩陣

三、典型結構類型

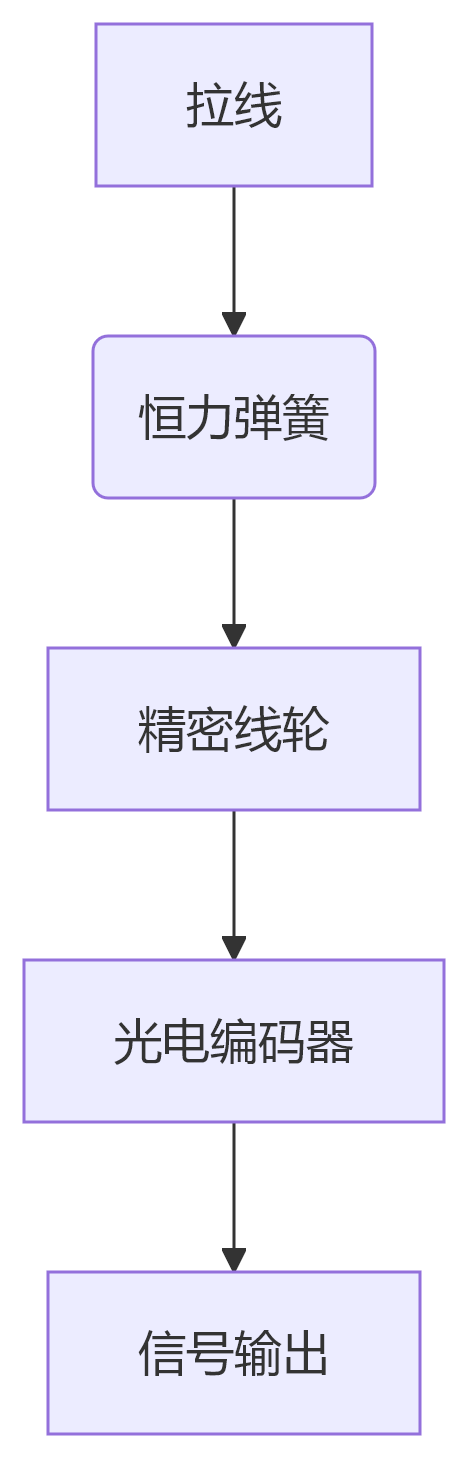

1. 編碼器集成式

拉線位移傳感器技術定義與工程規范

一、核心定義

拉線位移傳感器（Draw-Wire Displacement Sensor）是通過柔性拉線測量直線位移的機電轉換裝置，其技術本質為：

1. 結構特征

• 測量機構：精密線輪+編碼器（增量/絕對式）

• 拉線材質：不銹鋼鎧裝（破斷力≥50kg）

• 回彈系統：恒力彈簧（拉力0.5-10N可調）

2. 性能特性

• 量程范圍：50mm-50m（線性度0.05%-0.5%FS）

• 動態響應：≤5m/s（超高動態型）

• 環境防護：IP65-IP68（抗腐蝕/防塵）

二、關鍵性能矩陣

三、典型結構類型

1. 編碼器集成式

1. 特種變體

• 防爆型（Ex d IIC T6認證）

• 微型化（Φ15mm緊湊設計）

• 耐輻照型（100kGy耐受）

四、信號處理系統

1. 測量鏈構成

• 增量編碼：A/B/Z相輸出（1024PPR）

• 絕對編碼：SSI/CanOpen接口（24位分辨率）

• 智能補償：溫度/速度動態修正

2. 智能功能

• 斷線檢測（電流監測）

• 速度/加速度輸出（微分計算）

• 預維護提醒（使用壽命計數）

五、安裝技術規范

1. 機械安裝

• 對齊公差：偏角＜3°

• 最小彎曲半徑：≥30×線徑

• 安裝剛度：＞10倍最大拉力

2. 電氣連接

• 抗干擾布線：雙絞屏蔽電纜

• 接地要求：單點接地（電阻＜4Ω）

• 浪涌保護：4kV（IEC 61000-4-5）

六、智能診斷系統

1. 狀態監測

• 線纜磨損檢測（聲發射傳感）

• 彈簧疲勞分析（拉力曲線監測）

• 軸承健康評估（振動頻譜）

2. 預測維護

• 剩余壽命計算（基于載荷譜）

• 異常預警（AI模式識別）

• 遠程校準（物聯網平臺）

該定義符合VDI/VDE 2634工業標準，采用光纖布拉格光柵（FBG）技術的新型版本可實現±0.01%FS的長期穩定性。在智能工廠中，集成IO-Link接口后，支持實時參數配置與診斷，成為自動化產線位置反饋的核心組件。
